Компания Эконикс-Эксперт представляет свою новейшую разработку – анализатор растворённого кислорода «Эксперт-009» с оптическим датчиком, который обладает рядом преимуществ по сравнению с амперометрическим датчиком Кларка.

Особенности оптического датчика анализатора растворённого кислорода «Эксперт-009»:


  • датчик практически не требует обслуживания;
  • отсутствует мембрана, не нужен электролит;
  • не отравляется сероводородом и другими серосодержащими соединениями, - можно измерять даже непос­редственно в сточной воде и аэротенках;
  • отсутствие мешающего влияния матрицы раствора;
  • невосприимчивость датчика к давлению (возможно измерение непосредственно в сосуде под давлением или трубопроводе через прозрачный иллюминатор, не нарушая герметичность);
  • легко заменяемые прочные сменные наконечники с ресурсом жизни 1 год[1];
  • возможность измерения в неводных средах[2].

[1] 1 год при t = 20 C и среднем времени измерения 3 часа в день, 247 рабочих дней. Реальный ресурс зависит от условий эксплуатации (температуры среды и продолжительности измерения).

[2] Для некоторых неводных растворителей может потребоваться дополнительное защитное покрытие чувствительного элемента.

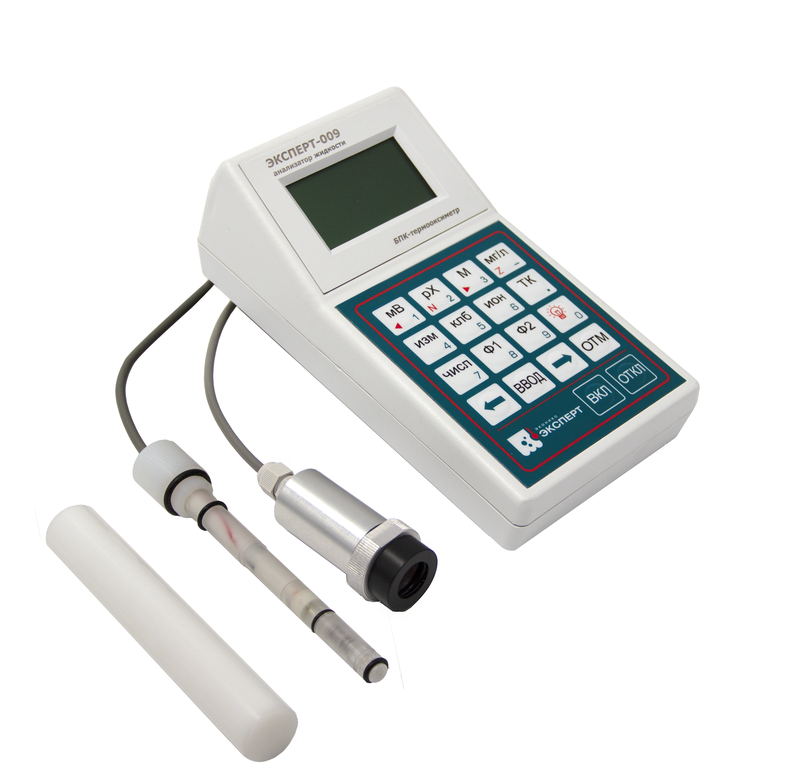

Прибор выпускается в переносном исполнении. Имеется встроенный аккумулятор, позволяющий работать автономно в течение нескольких недель. Возможна передача текущих показаний на ПК или мобильное устройство по RS‑232, USB или Bluetooth.


Возможно подключение к прибору электрохимического датчика ДКТП-02.


Принцип работы «Эксперт-009»


Чувствительным элементом датчика является специальный фосфоресцирующий краситель. Под действием кислорода происходит тушение фосфоресценции, которое анализатор пересчитывает в значение концентрации. Данный метод является чрезвычайно высокоселективным благодаря уникальным свойствам молекулы кислорода.

Новый анализатор с оптическим датчиком лишен недостатков традиционных методов (йодометрического титрования по Винклеру и амперометрического измерения с датчиком Кларка). Практически отсутствуют мешающие влияния окислителей, восстановителей, взвешенных и окрашенных веществ.


Оптический датчик для определения растворённого кислорода


Измеритель состоит из компактного датчика в корпусе (1) расположены источник света (3), фотопри­емник (2). Сменная насадка (4) с нанесенным красителем, фиксируется колпачком (5). а также измерительного преобразователя.


Последовательность стадий процесса измерения следующая:


  1. возбуждение молекул индикаторного красителя светом;
  2. переход красителя в основное состояние одним из двух способов: в виде фосфоресценции при отсутствии кислорода и передачи энергии молекуле кислорода (тушение фосфоресценции), сопровождающаяся её переходом в синглетное состояние.

Чем больше содержание кислорода, тем быстрее происходит тушение фос­форесценции красителя, тем меньше время жизни его возбуждённого состояния. Данная зависимость описывается уравнением Штерна-Фольмера. С его помощью прибор рассчитывает концентрацию кислорода. При этом автоматически вносится температурная коррекция.


Технические и метрологические характеристики



Наименование характеристики

Значение

Диапазон измерений массовой концентрации растворен­ного кислорода (cO2), мг/дм3

0.2 … 20

Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации растворенного кислорода при температуре анализируемой среды (25±1)оС

±5 %

Пределы допускаемой относительной погрешности анализаторов при измерении массовой концентрации кислорода при температуре анализируемой среды от 5оС до 50оС, кроме температуры (25±1)оС

±10 %

Диапазон измерений температуры анализируемого раствора, оС

0 … 50

Диапазон температурной компенсации измерительной системы, оС

5… 50

Пределы допускаемой абсолютной погрешности измерений температуры анализируемого раствора, оС

± 0,5

Время установления рабочего режима после включения, с, не более

30

Продолжительность непрерывной работы, ч, не менее

8

Номинальное напряжение питания, В

(встроенный аккумулятор, с индикацией разрядки)

12

Потребляемая мощность, Вт, не более

6

Габаритные размеры измерительного преобразователя, мм, (длина×ширина×высота), не более

- переносное исполнение

- стационарное исполнение





200×110×70

250×340×100

Масса, кг, не более

- переносное исполнение

- стационарное исполнение



0.95

1.10

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при 25оС, %, не более

- атмосферное давление,                кПа

                                                        мм рт.ст.

- температура анализируемых растворов, °С





5 … 40

90

84 … 106.7

 630 … 800

0 … 50

Показатели надежности:

- средний срок службы, лет, не менее

- средняя наработка на отказ, ч, не менее



10

5000
